Los Postes de Juanelo

Desde que con ocasión de andar preparando la última página que publiqué en este Blog, me topé  nuevamente, por así decirlo, con los Cantos de Juanelo, a los cuales ya había casi olvidado desde que leyera en algún lugar algo sobre "Los Juanelos" y sus misterioso e ignorado destino y desde que con ocasión de tal encuentro, me volvió a entrar la fiebre de Juanelo y que como de la tal fiebre y de las reflexiones que me produjo, me salieron unas conjeturas que transformé en ideas, no puedo dejar de publicar la explicación de las mismas en el siguiente trabajo que presento en forma de hipótesis.

Puesto que según parece, ni está documentado ni se conoce a ciencia cierta cual debía de ser el destino y el uso que se quería dar a semejantes gigantes, tengo que empezar diciendo, que a mí solamente me interesan para lo que voy a exponer a continuación, en el supuesto de que Juanelo quisiera utilizarlos en su Artificio como pesas suministradoras de una potencia considerable, debido a su tamaño y no para cualquier otro fín o para cualquier otro destino.

Para empezar, supongamos que Juanelo tenía más de una idea, cosa más que probable, para aplicar a su proyecto y que una de ellas, pudo haber sido el realizarlo más o menos como se piensa que lo pudo haber hecho, pero con un complemento añadido, el de poder utilizar una reserva de energía para cuando en época de sequía no pudiera cumplir con su contrato de subir agua a Toledo.

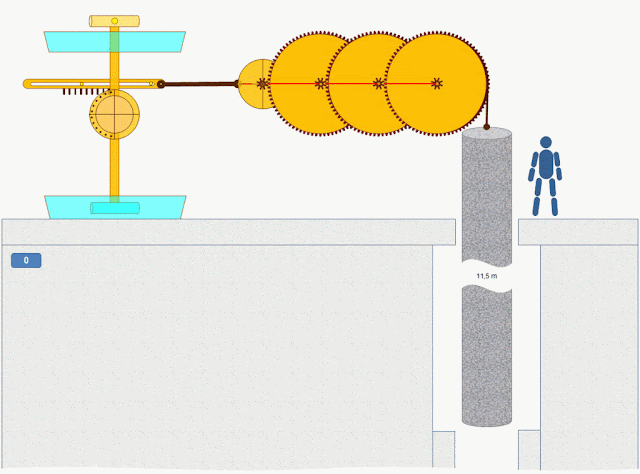

Supongamos también, que en un principio esto le preocupaba sobremanera y que por eso se propuso subsanarlo mandando hacer los postes para poder utilizarlos en el ingenio como pesas de un mecanismo de engranajes que como buen relojero no tendría mayor dificultad para él y que bien pudiera haber sido, más o menos, como el que aquí represento en forma de simulación virtual:

Claro está, que este complemento al artificio tendría que estar realizado con los materiales y el tipo de engranajes que se utilizaban en aquella época, pero que aquí se representan así para mayor claridad.

El mecanismo tendría que ser acoplado al artificio, para su uso, mediante algún tipo de embrague que al mismo tiempo desacoplaría la noria inmovil en el río por falta de agua.

También esta claro, que para que estas enormes pesas pudieran bajar poco  a poco, generando a su vez el movimiento del artificio encargado de elevar el agua - fuere cual fuere el modelo construído-, antes tendrían que haber subido hasta el punto desde el cual descendían.

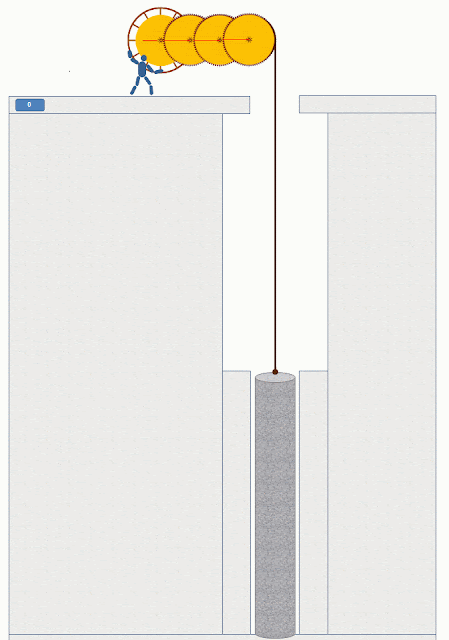

Esto podría hacerse de modo inverso, más o menos así:

Aunque esta simulación va a gran velocidad para apreciar el funcionamiento del conjunto, en realidad el mecanismo se movería con mucha lentitud, solo en el volante de inercia que podrían mover de una a dos personas, se podría observar un movimiento apreciable, ya que lo deberían mover entre 1 y 10 vueltas por minuto.

En condiciones normales el mecanismo se podría mover utilizando la fuerza del río mediante una noria, al igual que el artificio elevador de agua en sí, de tal manera que se irían elevando todos los postes hasta la posición superior y con ello se dispondría de una batería de reserva de energía para tiempos de escasez de agua en el río.

Si la sequía se prolongaba y se utilizaban todas las pesas, es cuando se  debería de recurrir al esfuerzo humano (o de animales) para mover el volante y volver a subir las mismas. También podrían utilizarse cuando hubiera que reparar la noria motriz.

Quizás fuera por esto por lo que había en la cantera de Sonseca 1 poste tallado, 1 cortado y según parece otros 12 marcados, que sumándolos a los 3 tallados que estaban en Nambroca, da un total de 17 programados para una hipotética utilización que luego no tuvieron.

En la imagen siguiente se pueden ver los resultados de la simulación con esta relación en los engranajes:

Con   1 vuelta del volante por minuto 33,33 horas para subir el poste o pesa.

Con 10 vuelta del volante por minuto   3,33 horas para subir el poste o pesa.

Lógicamente también se podrían utilizar otras relaciones y otra formas de construir el mecanismo para que este funcionase, pero nos quedamos aquí solamente con esta opción a modo de ejemplo y para no cansar.

Bueno, pués siguiendo con la hipótesis de que Juanelo pudo haber querido hacer algo parecido a lo que aquí expongo, antes de terminar nos vemos obligados a formularnos la siguientes preguntas:

¿Porqué no lo hizo entonces?

¿Porqué abandonó esa idea o cualquier otra parecida?

¿Porqué abandonó los costosos postes en la cantera de Sonseca?

Y como no tenemos respuestas vamos a intentar hallarlas haciéndolo mediante estas conjeturas:

Pudo haber abandonado su idea inicial, simplemente porque llegó a la conclusión de que no era imprescindible hacerlo, dada la complicación añadida que aportaba al artificio, ya de por si muy complejo, y al escaso beneficio que le reportaba en comparación con el enorme coste; pero me inclino a pensar que lo que más le pudo inducir a desistir de sus posibles intenciones, pudo haber sido el transporte de los postes desde la cantera hasta Toledo.

Quizás cuando concibió la idea, le pareció relativamente fácil la tarea, se dice que era capaz de moverlos él solo con la ayuda de su hija, en teoría esto es posible y quién sabe cuantos planes pudo haber hecho para el transporte, pero otra cosa es la práctica, y esta se le mostró seguramente, sino ya casi imposible de salvar con los medios de entonces, sí enormemente costosa en medios y sobre todo en tiempo.

Suponiendo por último, que de verdad hubiera querido utilizar los postes como pesas para tener una reserva de energía para su artificio en los períodos de sequía, lástima que no se le hubiera ocurrido utilizar unos bidones de llenado/vaciado (*), ya que estos le hubieran resuelto ese problema con sencillez y con un coste irrisorio y no solamente para las sequias, sino incluso como alternativa a la noria.

Enfín, la conclusión que se puede sacar de estas arriesgadas conjeturas, es que aunque solamente sea hipoteticamente, le hemos encontrado un posible uso y destino a "Los Postes de Juanelo" o si queremos "Juanelos".

Un saludo.

(*)  Ver Página: Nueva variante de simplificación del Artificio
